了解下偏心轴承的工艺及工装2020-06-22 17:49:19

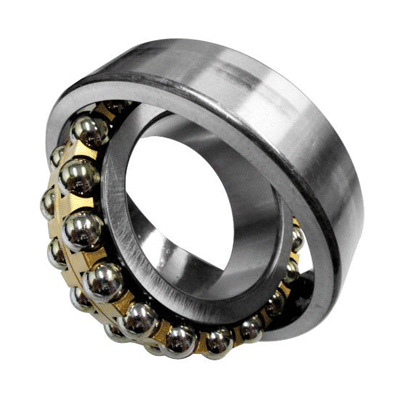

偏心轴承，是一种十分有用的轴承类型。主要包括外圈、内圈、滚动体花篮、滚动体，偏心轴承构造简单、运用便当，不需求偏心轴就能完成偏心功用，降低了偏心机构的制形成本，偏心轴承是摆线针轮减速机里的一个很重要的轴承。
首先将A基准的一切外圆加工好，在轴的两端均留50mm长25mm的工艺夹头，请求夹头与A基准同轴且台阶面与A基准垂直。将轴的两端夹头铣成扁42h6,请求扁与A基准中心对称且两端平行，工装制造：卡罐两件，请求槽42H7与中心孔B5对称，槽的端面与中心孔垂直。
将卡罐装在轴的两端，卡罐偏心方向应分歧，经过卡罐的槽与轴的扁42H7/h6的配合，控制了偏心的方向；经过调理卡罐上的压紧螺钉可调理偏心量；使卡罐的端面与轴的台阶面压紧，保证轴的中心与卡罐中心平行，在车床上用双顶尖装夹，四爪夹紧卡罐旋转，以A基准两端外圆用表丈量。
调整卡罐上的螺钉，调整至不同的偏心量，车削各偏心外圆至尺寸。当偏心轴加工完后切去两端工艺夹头，此种加工办法烦琐、牢靠，防止了原有加工办法的繁琐（镗床打中心孔），可应用于请求方向分歧的多个偏心的偏心轴加工。轴承特征编辑偏心轴承的特征：内圈的内孔为偏心孔，在偏心孔的内侧壁上有一纵向键槽。
